Steuergeräte für Flammanlagen

Hochwertige Steuergeräte sind eine Grundvoraussetzung, um bei der Oberflächenaktivierung mittels Beflammung optimale und reproduzierbare Ergebnisse bei kurzer Behandlungszeit zu erzielen. Mit unseren beiden Steuergerät-Serien decken wir fast alle Anwendungsfälle ab.

Für jede Anforderung das passende Steuergerät

Unsere Steuergeräte verfügen über separate Gehäuse für elektrische und pneumatische Komponenten. Dort wird ein definiertes Gas-Luft-Gemisch erzeugt und verbrannt. Mit dem so entstehenden Flammenplasma erfolgt die Aktivierung der Oberfläche. Die Intensität der Flammleistung kann dabei über ein Gebläse stufenlos reguliert werden.

FTS-Serie

Aufgrund ihrer modularen Bauweise eignet sich die Steuergeräte der FTS-Serie für die verschiedensten industriellen Anwendungen. Sie kommen vor allem zur Aktivierung von Kunststoff- und Metallformteilen, Glas, Folien und Kartonagen zum Einsatz. Die Steuerung erfolgt über die Frontplatte des Geräts, auf der alle Signalleuchten und Taster zur Leistungseinstellung übersichtlich angeordnet sind.

Weitere Merkmale:

  • Reproduzierbare Leistungseinstellung mithilfe nur eines Reglers
  • Konstantes Mischungsverhältnis Gas/Luft unabhängig von der Leistung
  • Messung Gas-Luft-Menge mit Schwebekörperdurchflussmesser
  • Luftversorgung wahlweise Druckluft oder Gebläse
  • Leistungsgeregelte Gebläse
  • Elektrischer und mechanischer Teil in separaten Gehäusen
  • Verwendung handelsüblicher Gase (max.100 mbar)
  • Flexibler Gemischschlauch
  • Einfach oder zweifach Elektrodensystem zur Zündung/Überwachung der Brenner
  • Ein- oder Mehrbrennerbetrieb möglich

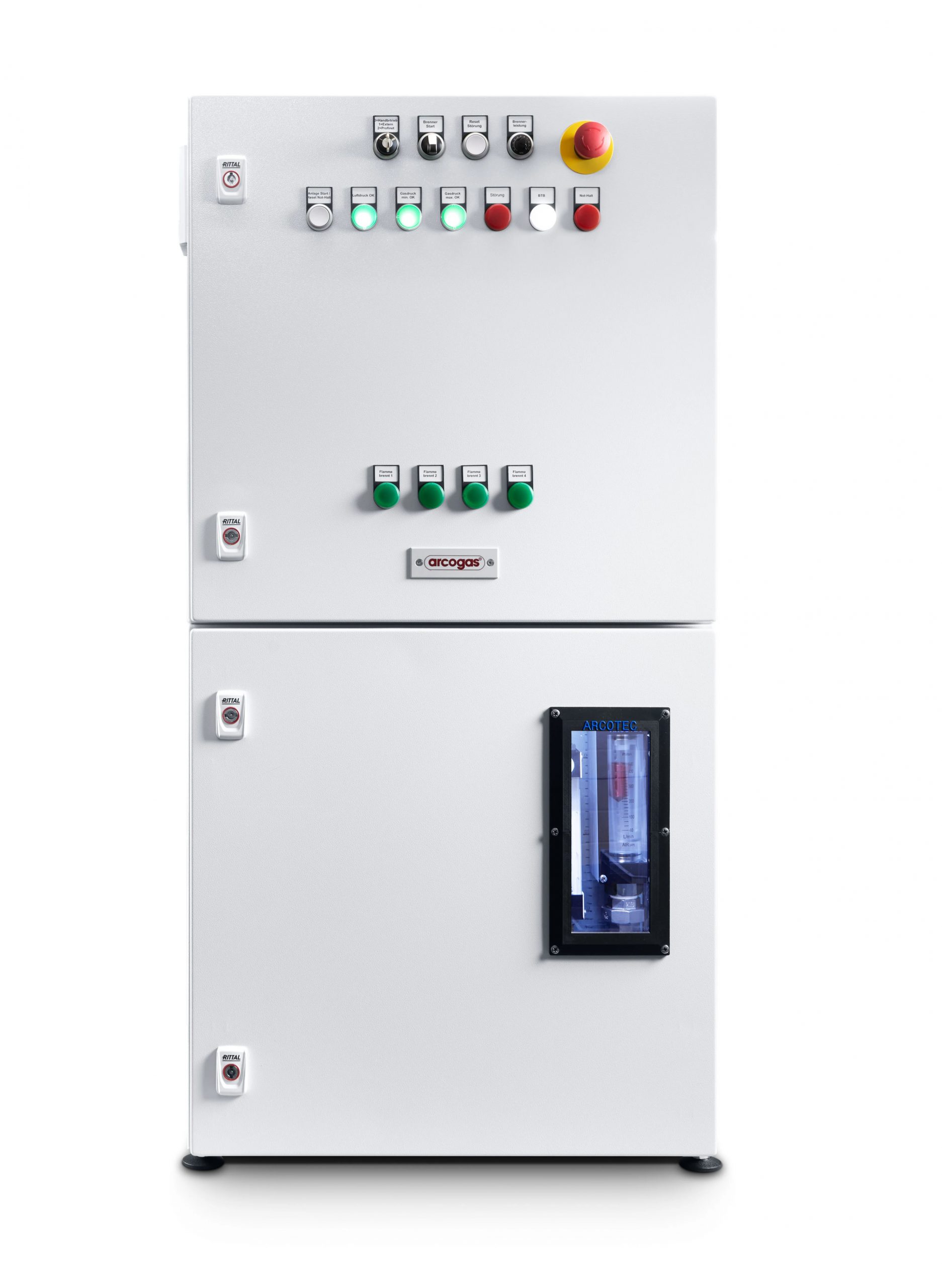

FTS Flammanlage Steuergerät - Arcotec

Technische Daten FTS-Serie

Netzspannung230/400 V, 50 – 60 Hz
Elektr. Anschlussleistung0,4 – 3,5 kVA
Luftverbrauch50 – 3.000 l/min
Gasverbrauch0,4 – 22,5 m³/h Erdgas
Druckluftanschluss6 – 8 bar
Anlagenleistung4 – 225 kW
BehandlungsbreiteGemäß Kundenanforderung

EFT-Serie

Die Steuergeräte der EFT-Serie sind mit ihrer SPS–Steuerung besonders auf den Einsatz bei Roboteranwendungen und die Vorbehandlung von Folien und Kartonagen optimiert. Luft- und Gasdurchfluss werden mit Massendurchflussmessern überwacht, alle Prozessparameter werden digital ausgegeben und auf dem Touchpanel angezeigt. Die Leistungs- und Gemischeinstellung kann auch über eine externe Schnittstelle erfolgen.

Weitere Merkmale:

  • Mikroprozessor gesteuerte Anlage
  • Präzise thermoanemometrische Massendurchflussmessung von Gas und Luft
  • Elektronische Überwachung des Mischungsverhältnisses
  • Digitale Anzeige aller Prozessparameter
  • Touch Screen Bildschirm zur Einstellung der Prozessparameter am Bedienterminal
  • Schnittstelle zur externen Steuerung
  • Betrieb mit handelsüblichen Gasen (Erdgas, Propan, Butan); max. 100 mbar
  • Stufenlose Leistungseinstellung, -regelung
  • Ein- oder Mehrbrennerbetrieb möglich
  • Einsatz empfohlen bei: Großserien, größeren Arbeitsbreiten, Prozessüberwachung
  • Komfortable Eingabe der Prozessdaten im Touch-Panel in die
  • Flexible Behandlungsmöglichkeit des Substrats dank kunden- und prozessspezifischen Eingabe-Werten
  • Fehlersichere Steuerung (F-CPU) für die Realisierung der Sicherheitsfunktionen.
  • Normgerechte Auslegung der Sicherheitsfunktionen nach DIN EN ISO 13577 (vormals DIN EN 746-2) und DIN EN 60204-1
  • Prozessdaten (Brennerleistung, Gemisch) werden anhand der aktuellen Bahngeschwindigkeit automatisch angepasst
  • CE-Konformität
  • Auf Wunsch Flamme mit Silikat und UL-Zertifizierung

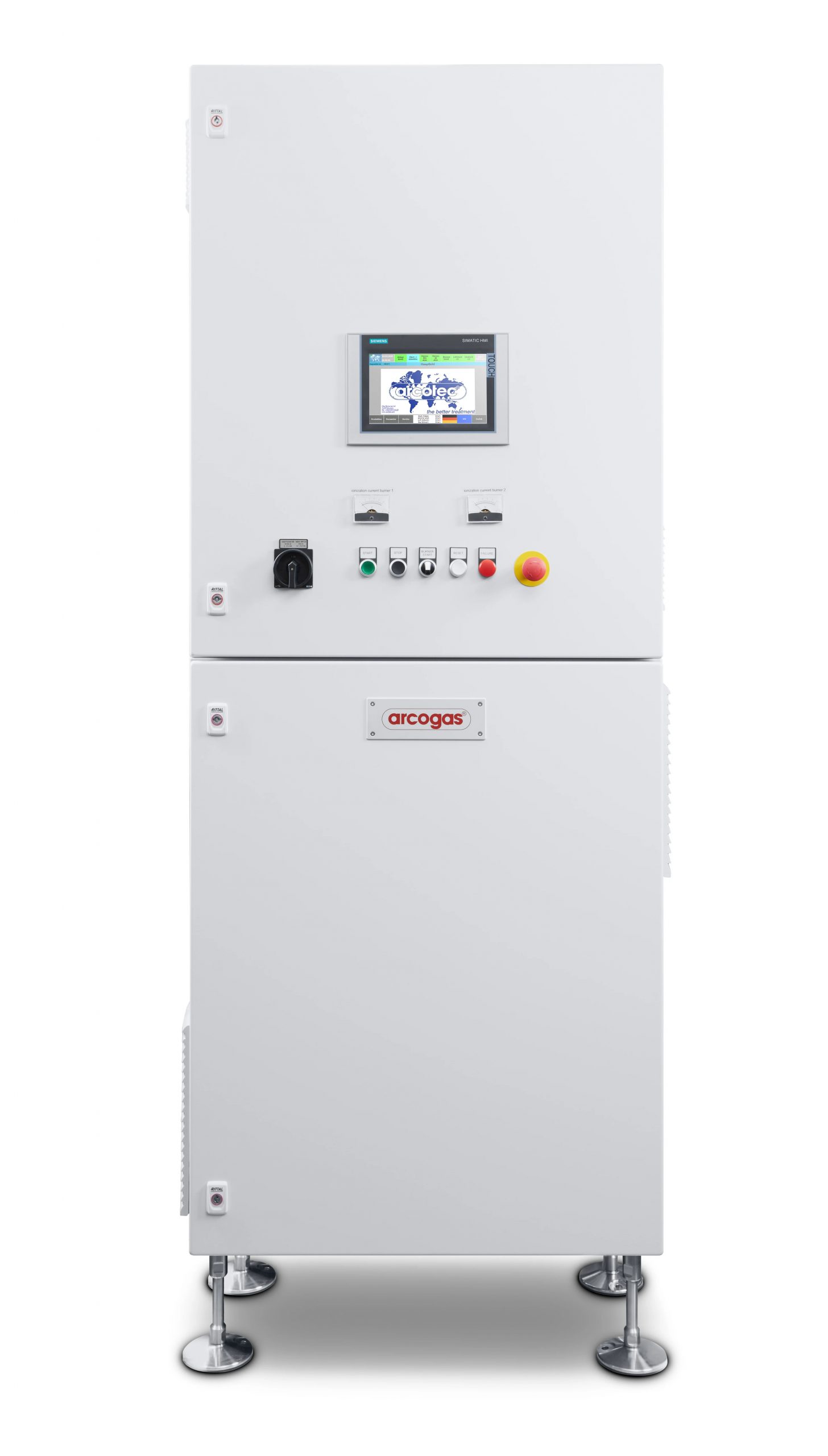

EFT - flame treatment control unit | Arcotec

Technische Daten EFT-Serie

Netzspannung230/400 V, 50 – 60 Hz
Elektr. Anschlussleistung0,4 – 3,5 kVA
Luftverbrauch100 – 3.000 l/min
Gasverbrauch
Druckluftanschluss6 – 8 bar
Anlagenleistung6 – 225 kW
BehandlungsbreiteGemäß Kundenanforderung
SteuerungSiemens S7
SchnittstelleProfibus, Ethernet

Gerne dürfen Sie für eine kostenlose Beratung mit uns Kontakt aufnehmen.

Beste Ergebnisse dank moderner Steuergeräte

Die Beflammung ist ein seit Jahrzehnten erprobtes und bewährtes Verfahren der physikalischen Oberflächenaktivierung. Um optimale Ergebnisse auf allen Substraten zu erzielen, ist es jedoch notwendig, dass der Prozess durch ein zuverlässiges Steuergerät kontrolliert wird.

Mit den Steuergeräten der FTS- und EFT-Serien bietet Arcotec Ihnen die optimale Lösung für einen breiten Anwendungsbereich. Aufgrund des modularen Aufbaus unserer Steuergeräte und der großen Zahl an verfügbaren Brennertypen und Brennerlängen können wir Ihnen für fast jeden Einsatzzweck eine passende Vorbehandlungsanlage konstruieren.

Steuergeräte für die In-Line-Integration

Die Steuergeräte beider Serien sind darauf ausgelegt, in eine bestehende oder geplante Fertigungslinie integriert zu werden. So wird der Zeitaufwand für die Oberflächenaktivierung minimiert. Darüber hinaus werden zur Vorbehandlung nur Luft und Prozessgase (z. B. Erdgas) benötigt. Aggressive Primer, wie sie bei nasschemischen Verfahren zum Einsatz kommen, können je nach Anwendung ersetzt werden.

Sollten Sie Interesse an einer Anlage für die Handbeflammung haben, so ist unser FMT-Gerät die beste Wahl. Wir beraten Sie dazu gern individuell.

Warum ist eine Vorbehandlung wichtig?

Viele der heute in der Industrie gebräuchlichen Materialien, wie Polymer-Kunststoffe, Metalllegierungen, Keramiken, Papiere oder Glas, weisen nur eine geringe Oberflächenenergie auf. Das bedeutet, dass Klebstoffe und Veredelungsschichten wie Farben, Lacke oder Klebstoffe nur schlecht an ihnen haften bleiben. Außerdem lassen sich oft unvermeidliche produktionsbedingte Oberflächenverunreinigungen durch Waschen nicht vollständig entfernen.

Um hier Abhilfe zu schaffen, ist eine Oberflächenaktivierung bei den betreffenden Substraten notwendig. Dies kann unter anderem mittels der Beflammung geschehen. Dabei handelt es sich um ein physikalisches Verfahren zur Vorbehandlung, bei dem das Flammenplasma genutzt wird, um die Moleküle auf der Substratoberfläche aufzubrechen. So können Farben und Klebstoffe chemisch an diese binden.

Auf das Steuergerät kommt es an

Um diesen Vorgang jedoch in immer gleichbleibender Qualität durchführen zu können, ist die Kontrolle durch ein hochwertiges Steuergerät unerlässlich. Welches Gerät, das richtige für Ihre Anforderungen ist, finden wir gern gemeinsam mit Ihnen heraus. Kontaktieren Sie einfach unseren Vertrieb.
